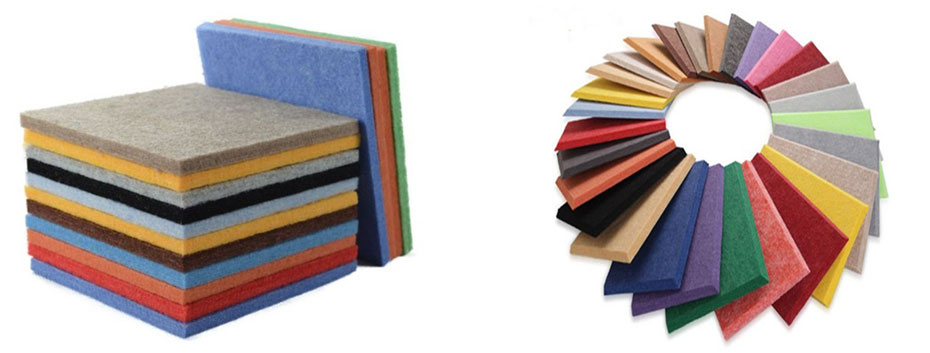

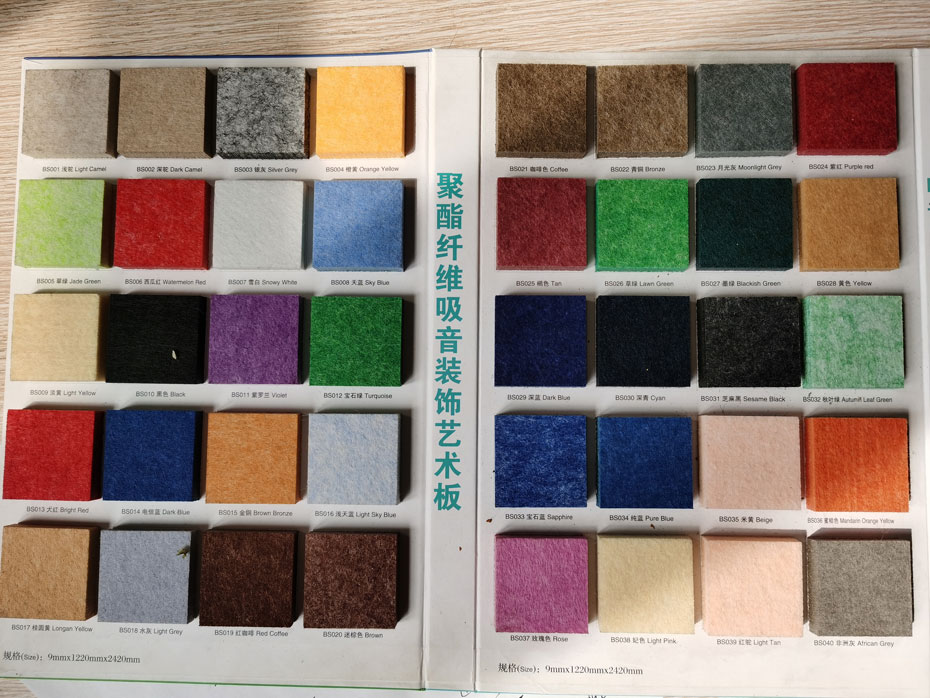

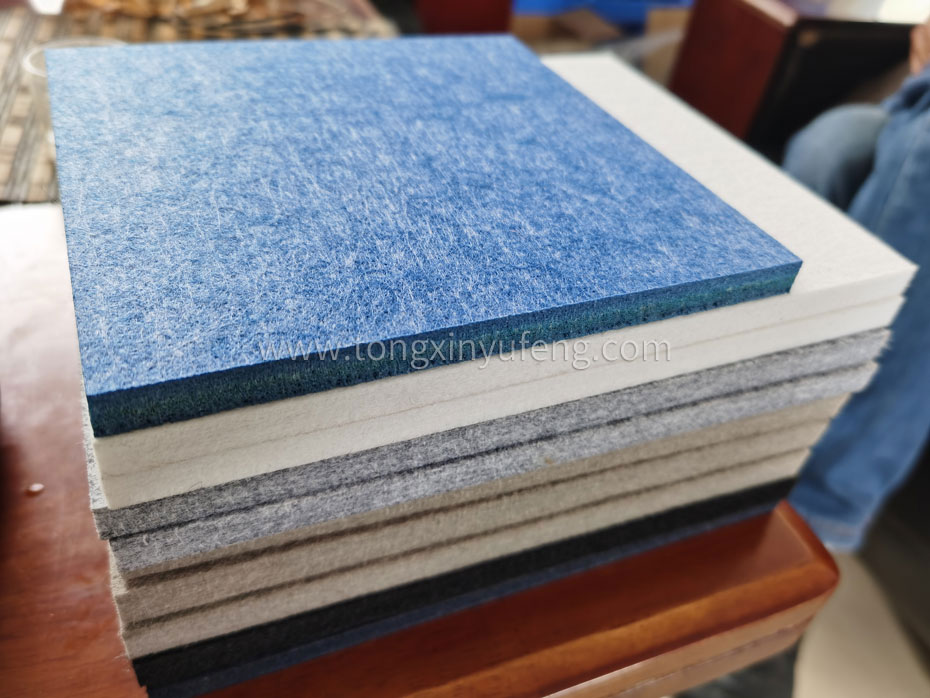

該生產線主要用途生產阻燃聚酯纖維吸音板，用于生產電影院、KTV、教室、學校操場、建筑等聲學和裝飾纖維板。聚酯纖維吸音板是一種用于工程吸音的優質材料，也是一種新型吸音裝飾材料。聚酯纖維吸音板結構致密，它具有裝飾，環保，阻燃等性能。青島同信裕豐機械公司經過多年的工藝研發，已生產出優質的阻燃聚酯纖維吸音板生產線，該生產線生產的阻燃吸音板，具有阻燃效果穩定，吸音性能比市面上同類吸音產品優質的特點，同時環保無甲醛無污染。

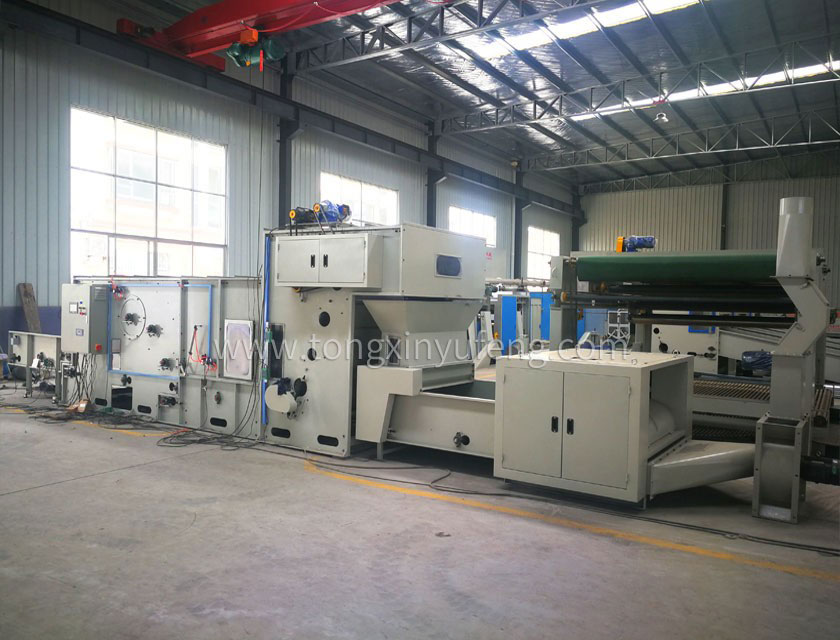

該生產線由電子稱重開包機，混料機，開松機，梳理機，鋪網機，針刺機，天然氣烘房等主要設備組成。
產品寬幅2440mm
產品厚度:9-25mm(厚度需要根據客戶要求調整設備配置）
GSM：1200g/m2-3000g/m2?
加熱方式：天然氣，電加熱，或者客戶提供熱源。
以下為主要設備說明：

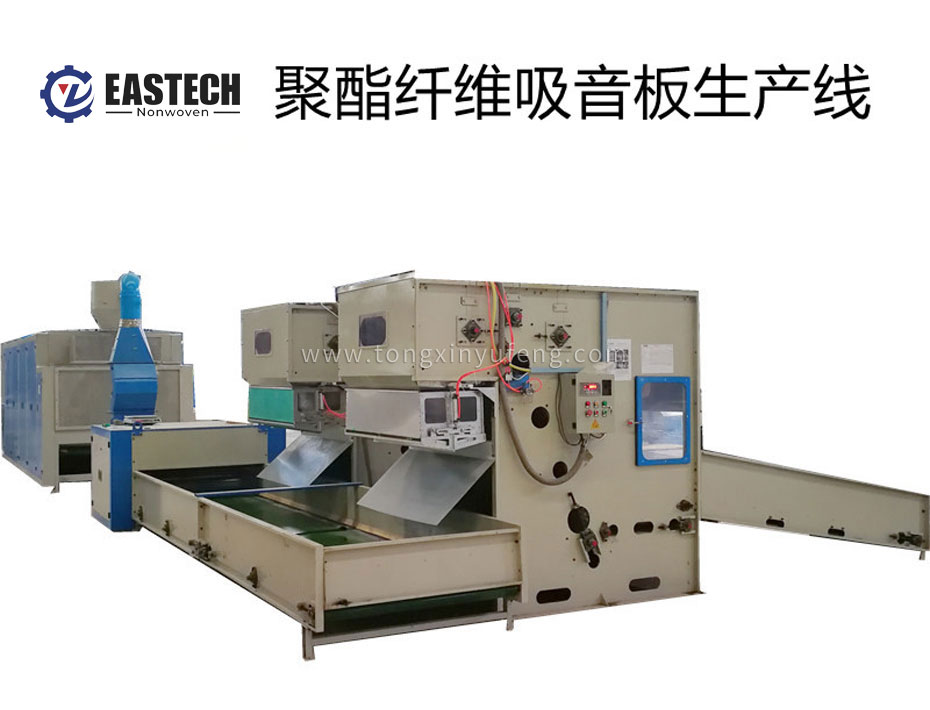

1.電子稱重開包機

用途：本機用于各種等級的聚酯纖維整包喂入，平簾輸入,斜簾抓取，PLC系統準確稱重，控制稱重誤差，節省人工和材料成本。
技術參數：
工作幅寬：1200-1600mm
輸送簾材質：平簾為木簾或者皮簾，角釘簾為皮簾。
稱重系統為PLC控制，具有補償稱重功能。
上料簾單獨傳動，料倉安裝光電控制上料簾。
裝機功率：2.6-4.5kw

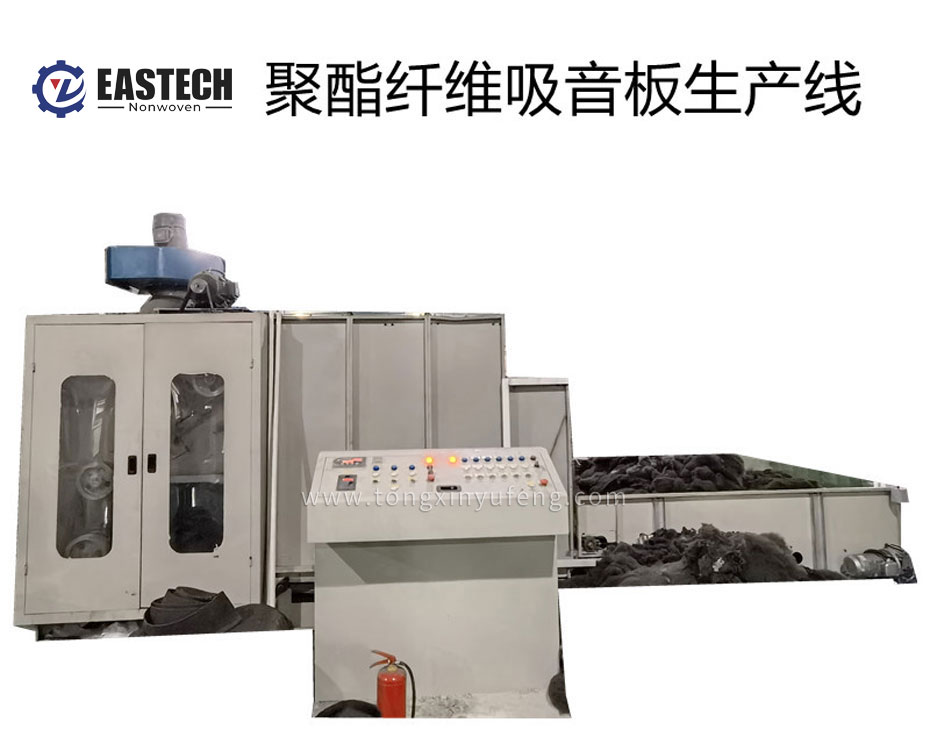

2.稱重式混料機

機器結構：通過多組混料輥將多種的纖維進行攪拌均勻混料，然后通過風機輸送到大倉棉箱中，減少人工費用，提高效率。
混料輥輥筒均經過定性調質處理，堅固耐用。
墻板經過激光切割而成。
進料輸送簾具有獨立稱重功能可以實現不同原料的比例控制。
技術參數：
機幅：1800mm-2500mm
功率：16-22kw

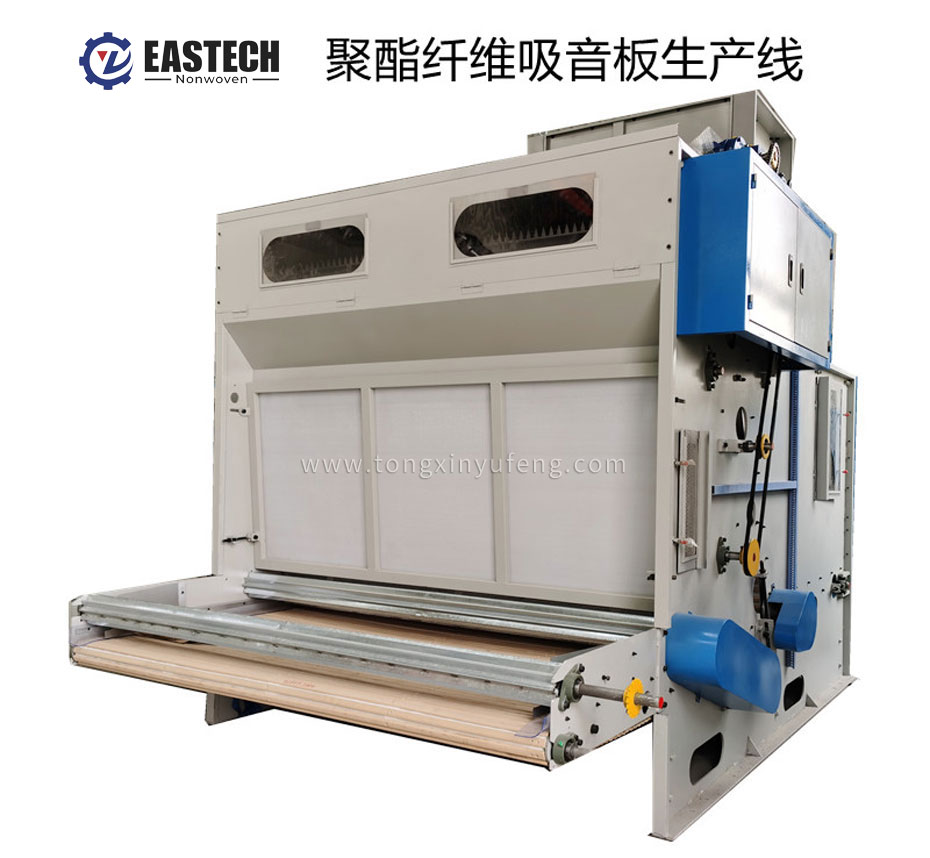

3.給棉機

用途:定量均勻地給棉，再利用光電控制調節給棉箱的出網棉高度，使給棉機能定量，均勻地給梳理機供棉。
墻板激光切割加工，穩定性好。
底部等高與梳理機喂入保持同一水平。
打毛筒平衡處理，運行穩定。
技術參數：
機幅：1470-2150mm
功率：3.3kw-4.8kw

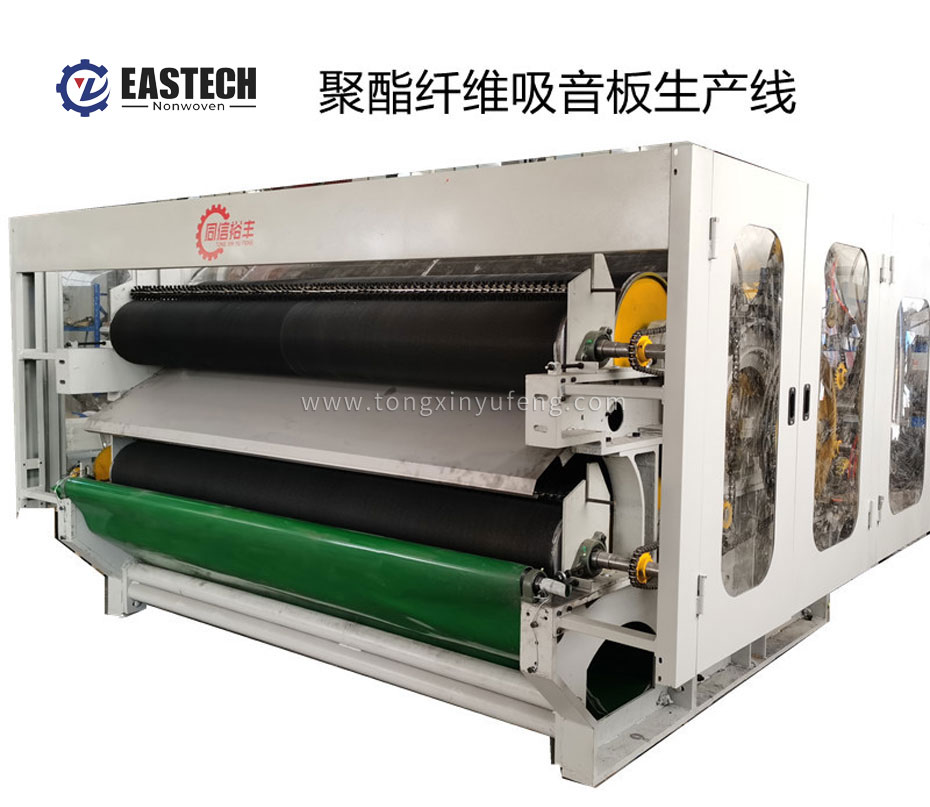

4.梳理機

用途:該機適用于聚酯纖維，低熔點纖維、滌綸、丙綸，滌綸等化學纖維高速梳理成網，具有分梳能力強，產量高等優點。
該機所有筒體都經調質、定性處理后，再精密加工而成，墻板由鑄鐵加工而成，堅固耐用，針布采用國產優質白沙針布。
進料喂入、錫林、道夫、雜亂電機變頻調速。
金屬針布羅拉剝棉，采用雙雜亂，有效改善纖維網的縱橫向拉力。
錫林動平衡跳動<=0.02mm。
兩側配置多點吸花點，通過風機管道將飛花收集處理。
梳理機兩側配置安全走臺，便于保養觀察。
全封閉透明防護罩殼，提高開車安全性，便于觀察運行情況。
喂入安裝金屬探測裝置，防止金屬進入。
技術參數：
機幅：2300mm-3000mm×1230mm-1500mm
功率：30.2kw-70kw

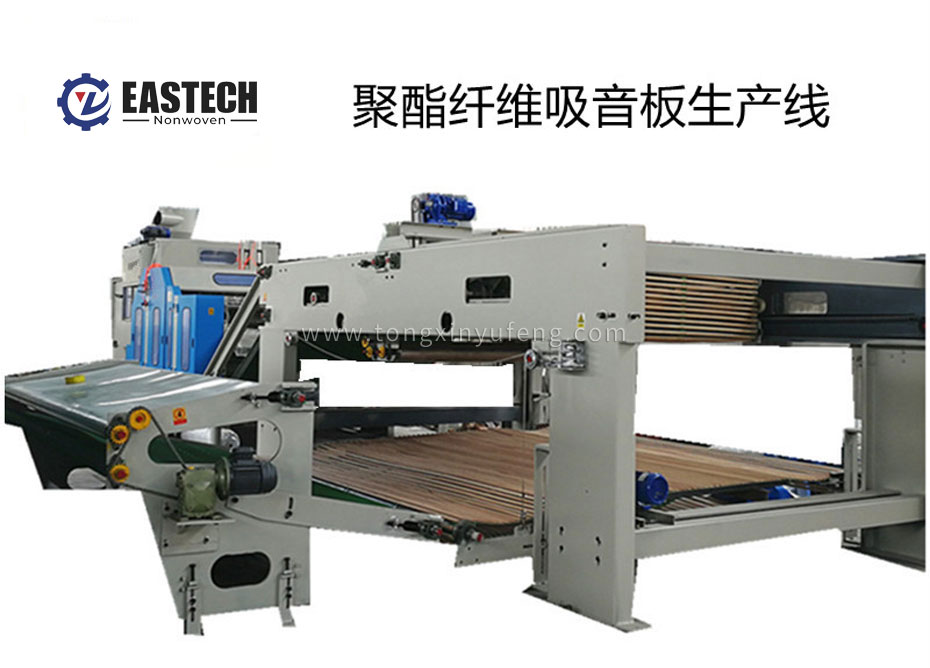

5.鋪網機

用途：本機用于將梳理完的棉絮鋪成一定厚度和寬度供下道工序使用。
技術特點：主機架為折板結構，具有足夠的強度和穩定性。
鋪網設有分段獨立變頻控制，各鋪網簾之間可調速補償，使棉網能按照所需要的單位克重均勻鋪疊到底簾上，保證纖網質量均用平整，
底簾用渦輪升降，出口裝有壓棉羅拉，供下一道工序使用。
大車架傳動采用同步帶傳動，軌跡運行穩定無噪音。
主要技術參數：
輸入簾寬度1800-3200mm
輸出簾寬度2000mm-12000mm
功率:8.1 -23.5Kw 以上電機變頻調速

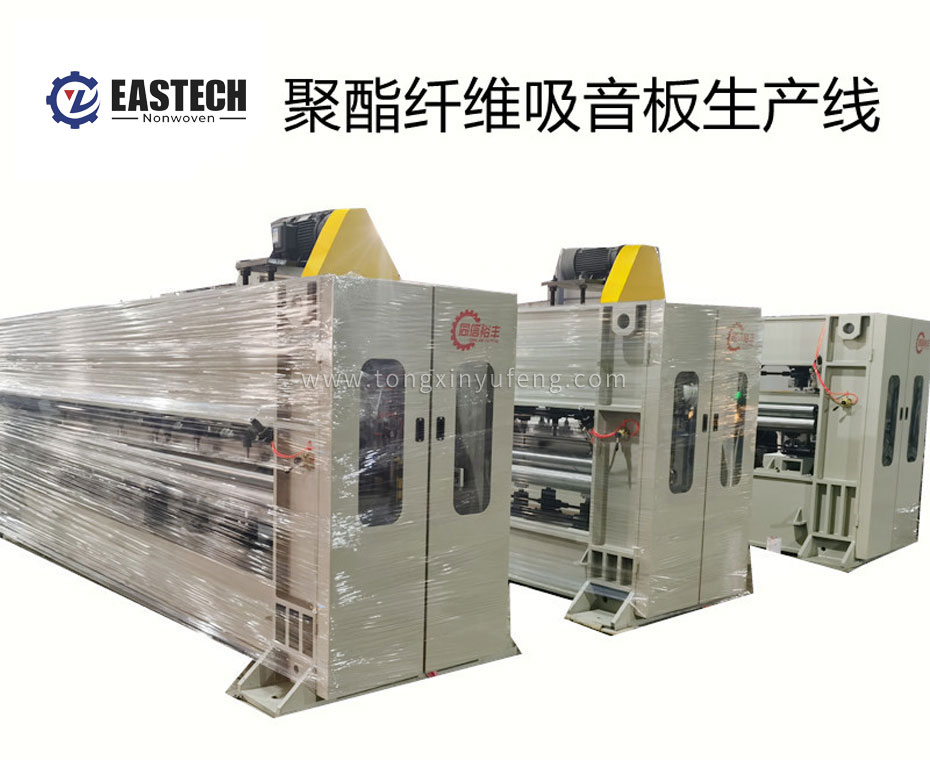

6.針刺機（預刺機，倒刺機，主刺機）

機器結構:主軸采用優質45#鋼調制后加工。
主軸采用分段式結構，便于拆卸。
每根單軸偏心經過磨床精密加工。
框架式結構，采用優質碳素鋼，經定性處理，精密加工而成。
主軸軸承采用進口軸承。
連桿材質為球磨鑄鐵。
活動針梁為鋁合金活動梁。
上植針板材料為PU涂層針板，堅固耐用，針板固定方式：氣囊夾緊。
電氣控制方式為在氣壓未達到設定值時，設備不予啟動。
布針密度： 根據客戶要求
托、剝網板材料為錳鋼表面鍍鉻硬化。
托剝網板的高度由電動升降調節，帶刻度尺。
主電機、進出網變頻調速控制

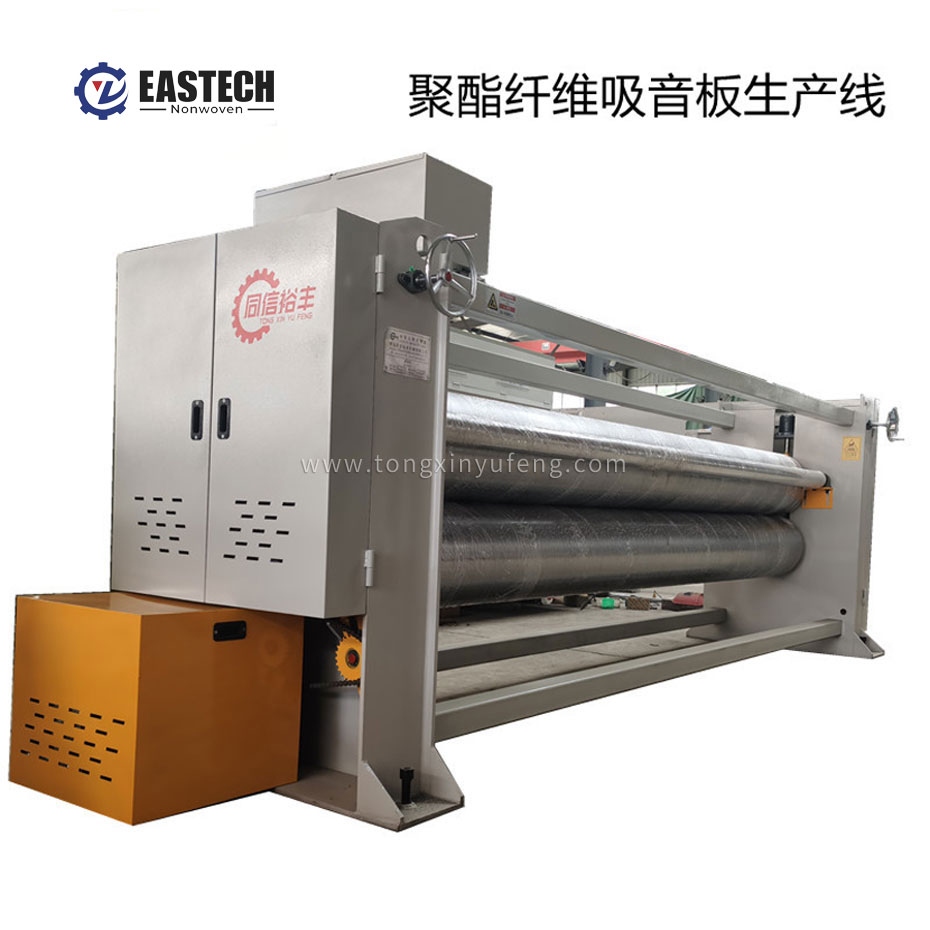

7.定型機

用途：通過熱壓、燙光作用，處理產品表面，增加產品的硬度和光潔度。
技術參數：
熱輥表面鍍鉻處理。
加熱溫度：max260℃
加熱方式：電加熱導熱油
控溫方式：傳感器自動恒溫控制，根據溫差自動調節加熱，延時停車至自然冷卻。

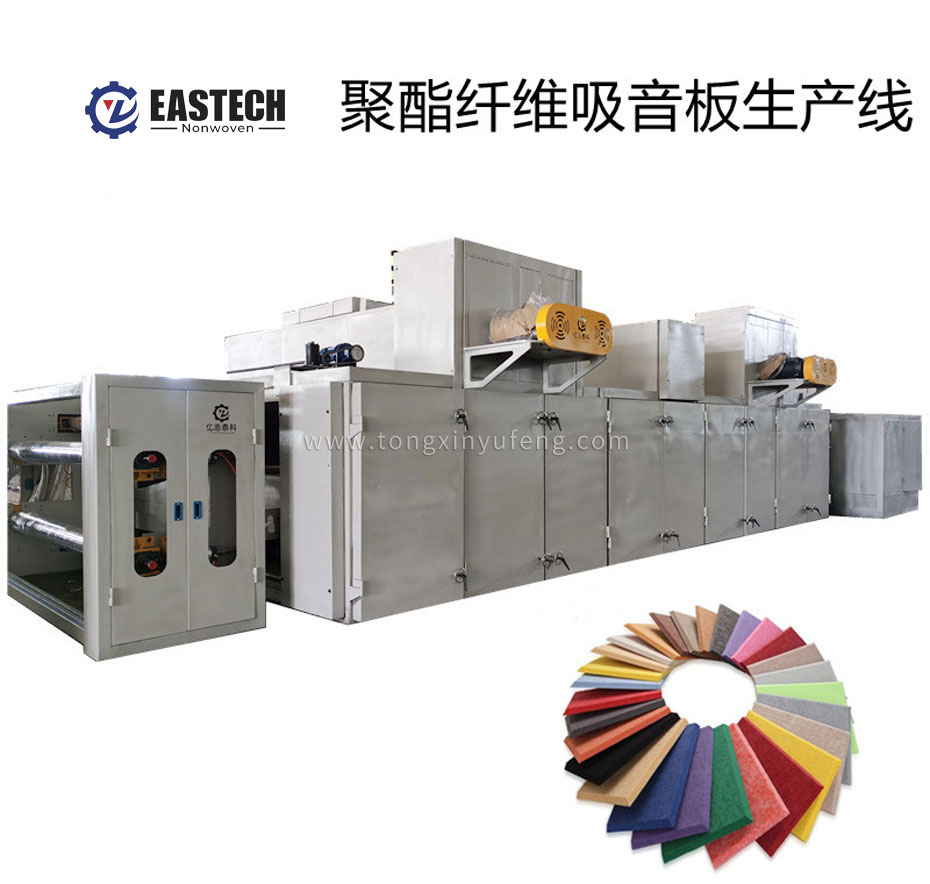

8.聚酯纖維吸音板烘房

1、用途：專用于生產聚酯纖維吸音板烘房，利用纖維中含有4080低熔點纖維的特性，通過高溫?zé)犸L(fēng)對流穿透，使低熔點纖維熔融定型。
2、結構特征：
A、采用國標槽鋼經焊接而成框架式結構。
B、保溫板采用優質巖棉保溫層，門板密封采用耐高溫密封條，門板 可打開并拆卸，方便保養維護。保溫板厚度100mm。
C、獨特設計的風盒利于熱風穿透,風量變頻控制,風盒模塊化結構,便于拆卸安裝。
D、輸棉傳動方式：特佛龍網帶傳動.

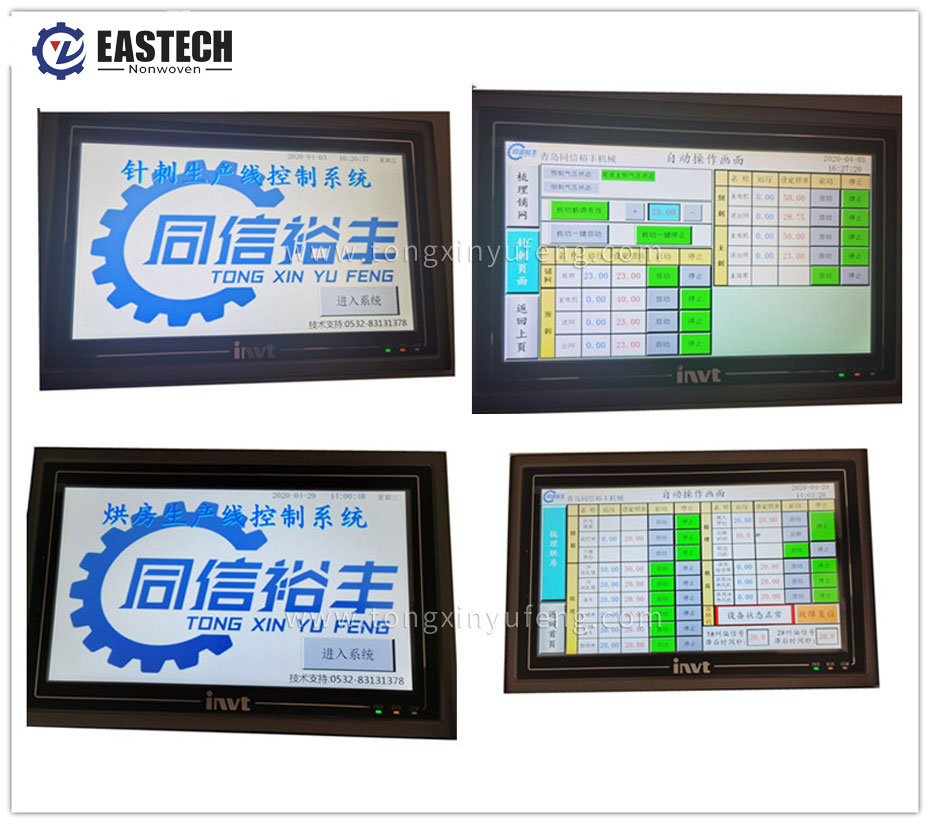

9.轉為聚酯纖維吸音板生產線研發的電控系統

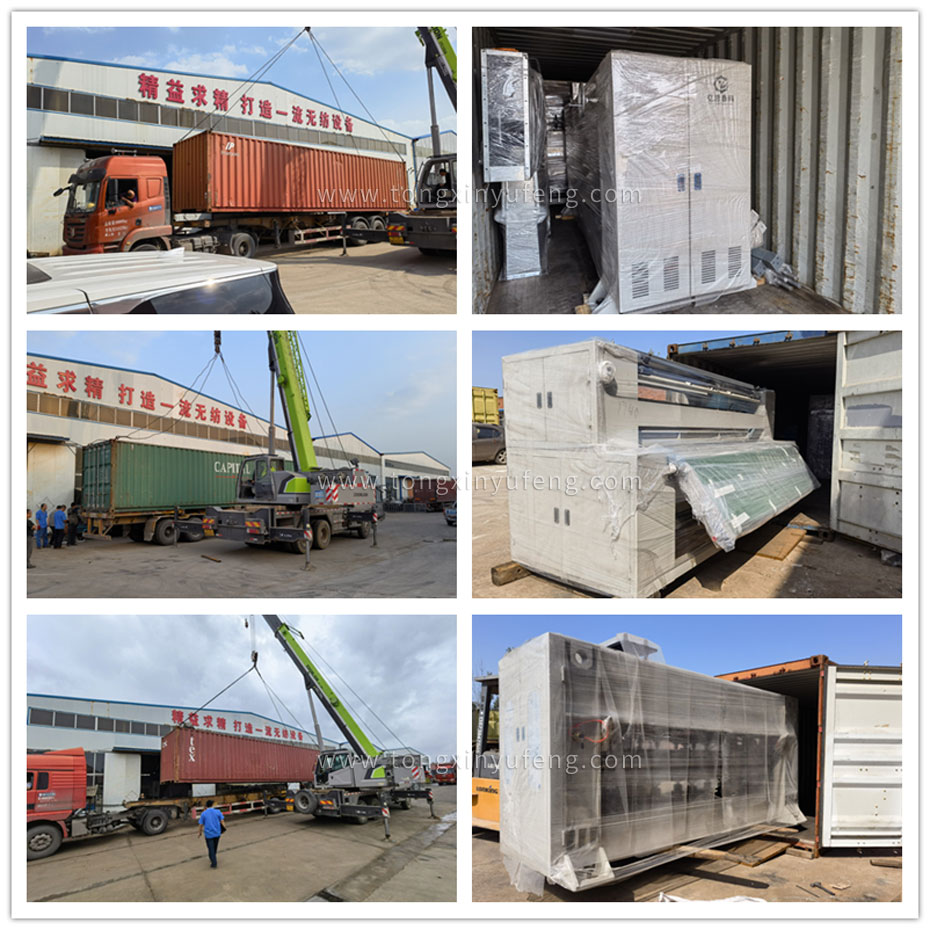

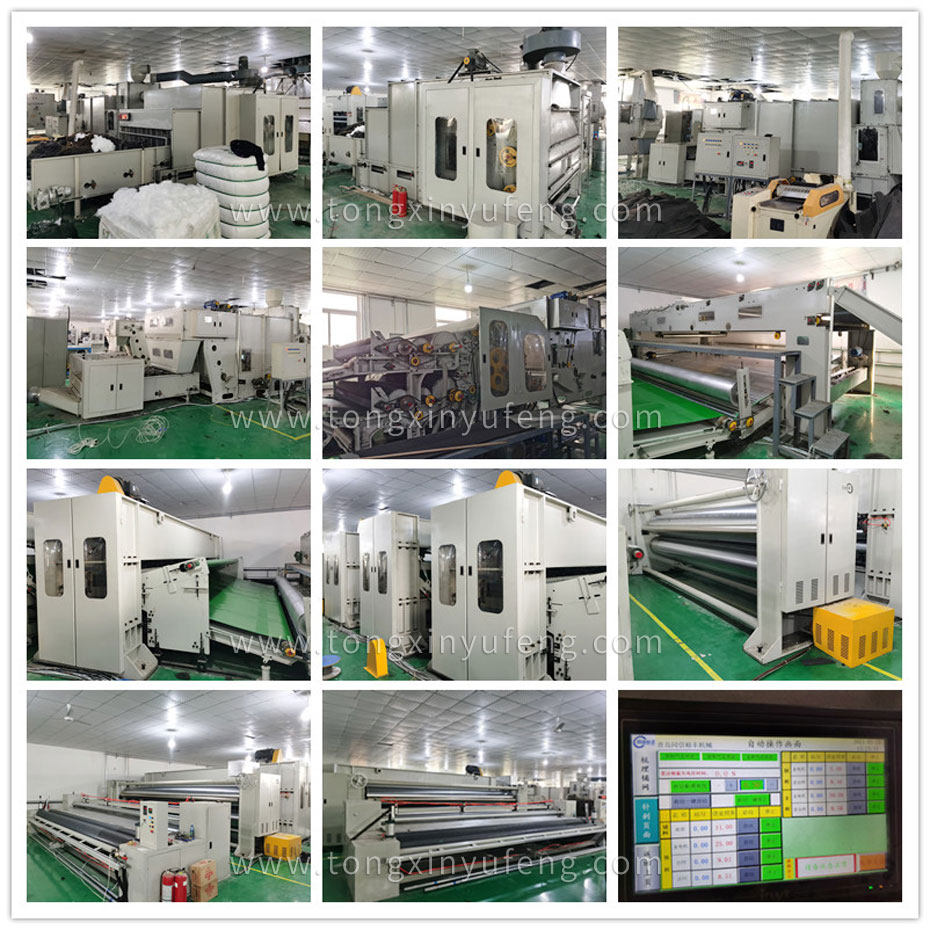

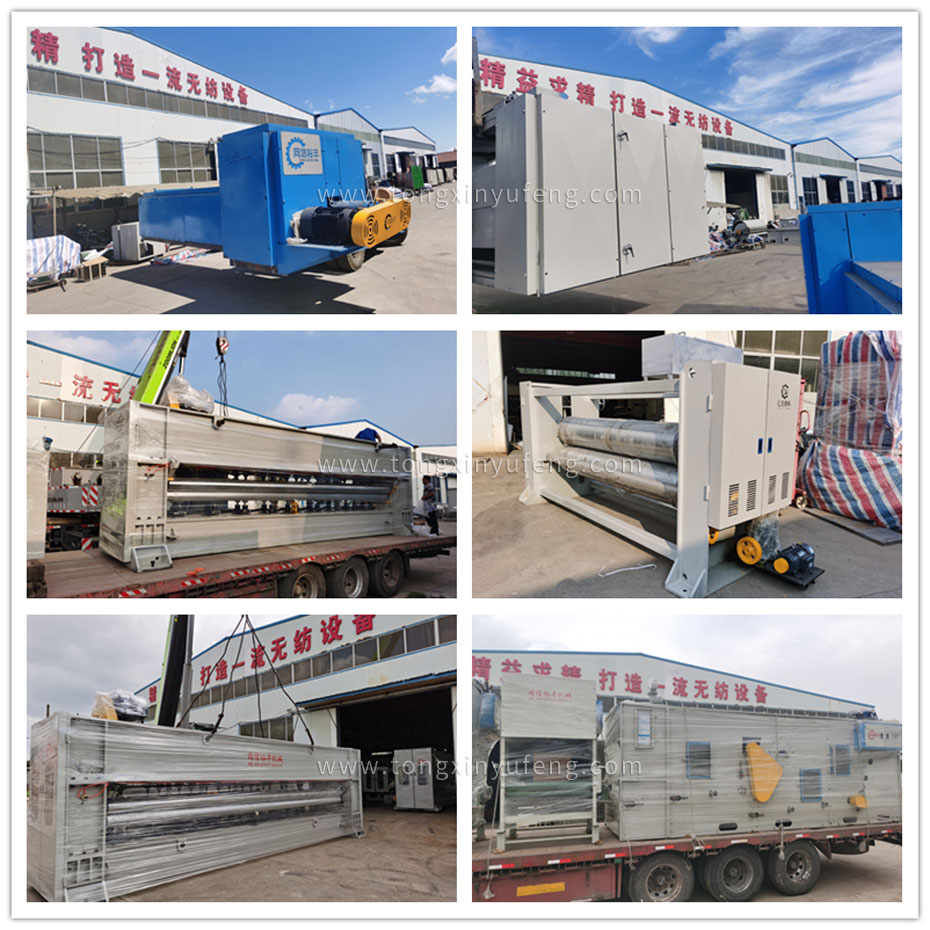

我公司具有多年生產聚酯纖維吸音板機械的生產經驗，以下為我公司客戶生產線現場實景以及聚酯纖維吸音板生產線發貨現場：
